Constantan - 2.0842 fils

Acheter du fil constantan à un prix abordable auprès du fournisseur Evek GmbH

L'équivalent international de l'

Marque Analogue W. Nr. Aisi Uns En Commander
MNMts43-1.5 2.0842 C72150 CuNi44 Livraison du stock, en stock

On peut plaisanter avec un homme, mais on ne doit pas plaisanter avec son nom. Marina Tsvetaeva.

Composition

Le nom constan (constans) se traduit du latin par "constant", "immuable", car sa résistance électrique reste inchangée avec les variations de température. Cet alliage jaune argenté contient 32 à 40 % de nickel, jusqu'à 60 % de cuivre et jusqu'à 2 % de manganèse. Le point de fusion est de 1260 °C. La densité est de 8,9 g/cm³, TKR = 14 - 10-6/°C.

Avantages .

À 20 °C, la résistance électrique spécifique est de 0,48 Ohm-mm2/m. Après le recuit de stabilisation, le coefficient de dilatation linéaire en température atteint 2x10-61/K, l'alliage recuit a ðp = 400- 500 MPa, ер = 40 - 50 %, r = 0,46 - 0,48 Ohm-mm2/m; pour dur - spr = 655 - 720 MPa, ер = 2...5 %, r = 0,46 - 0,52 Ohm-mm2/m.

Inconvénients

Un inconvénient important est une CEM thermique significative (40-50 μV/°C) en paire avec le cuivre, ce qui limite son utilisation dans les résistances stables et les appareils de haute précision - car l'échauffement des bornes de contact entraîne l'apparition de courants qui faussent les indications. C'est pourquoi la manganine est utilisée à la place de la constantanine pour une grande précision.

Applications

La constantine est largement utilisée dans la fabrication de fils de compensation, de rhéostats et d'appareils de chauffage. Il est utilisé pour produire des fils de Ø 0,03-5 mm et des bandes d'une épaisseur allant jusqu'à 0,1 mm. L'EMF thermique élevée du constantan en contact avec le cuivre a conduit à son utilisation dans les thermocouples pour des mesures à des t° relativement basses jusqu'à 500 °C. À cette fin, on utilise généralement des thermocouples dont les thermoélectrodes positives sont le fer, le cuivre et le chromel, et les thermoélectrodes négatives le constantan, l'alumel et le copel.

Composition chimique du constantan MHMz 43-1.5 en % de matériau

Ni+Co Fe C Si Mn Cu Impuretés
39 - 41 ≤ 0.5 ≤ 0.1 ≤ 0.1 1 - 2 56.1 - 60 total 0,9

Fournitures

Le constantanum est surtout demandé par l'industrie de la pyrométrie, de sorte que le fil est le principal type de produit laminé. Son prix dépend des cours mondiaux du cuivre et du nickel, principaux constituants du constantan.

L'alliage se présente sous les formes suivantes

  • Bande (épaisseur 0,1-5,0 mm, largeur 3-600 mm).
  • Cercle (Ø 12 mm - 100 mm) ;

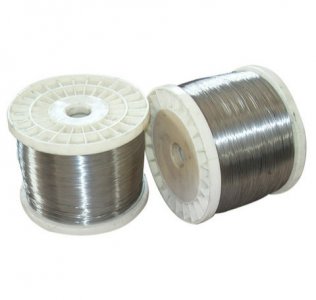

  • Fil (Ø 0,1-12 mm) ;

Propriétés physiques de l'alliage constantan MNMZ 43-1.5 à 20 °C

Dureté, alliage tendre HB 10 -1 Dureté, alliage dur HB 10 -1 Température de fusion, °C : Température de travail à chaud, °C : Température de recuit, °C :
380-480 MPa 620-720 MPa 1350 1170 - 920 870 - 950
